Toz filtre kartuşları, modern endüstriyel toz toplama sistemlerinin kalbini temsil eder. Görünüşte basit olan bu silindirik bileşenler, ince partiküllü maddeleri hava akışlarından ayırma gibi kritik bir görevi yerine getirir ve genellikle bir tesisin çevresel uyumluluğa ulaşıp ulaşmadığını, işçi sağlığını koruyup korumadığını ve maliyet etkin bir şekilde çalışıp çalışmadığını belirler. Ancak sade görünümlerinin arkasında gelişmiş malzeme bilimi, hassas mühendislik ve filtreleme performansının sınırlarını geliştirmeye devam eden gelişen teknoloji yatıyor.
Filtre ortamının moleküler yapısından gelişmiş kaplama sistemlerine kadar kartuş teknolojisini anlamak, tesis yöneticilerinin ve mühendislerinin sistem seçimi, bakım uygulamaları ve çevresel sonuçları iyileştirirken maliyetleri azaltan optimizasyon stratejileri hakkında bilinçli kararlar almasına olanak tanır.

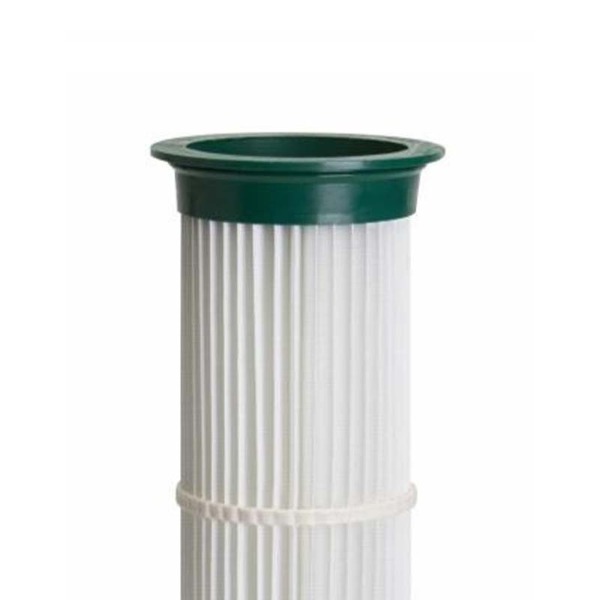

A toz filtre kartuşu bir filtreleme elemanı oluşturmak üzere birbirine bağlanmış çok sayıda mühendislik malzemesi katmanından oluşur. Düz panel filtrelerden veya geleneksel torba filtrelerden farklı olarak kartuşlar, parçacık yakalama için etkili yüzey alanını artıran kıvrımlı yapıya sahiptir.
Kıvrımlı tasarım, kartuşları diğer filtre türlerinden ayıran tanımlayıcı özelliktir. Dikey kıvrımlar (tipik olarak kartuş başına 20-40) yukarıdan aşağıya doğru uzanarak parçacık yakalama için mevcut alanı önemli ölçüde artıran oluklu bir yüzey oluşturur. Çapı yaklaşık 10 inç ve yüksekliği 22 inç olan tek bir kartuş, çok daha küçük bir alanda birden fazla düz panel filtreye eşdeğer olan 300-500 feet kare filtreleme yüzey alanı sağlayabilir.
Katmanlı yapı şunları içerir:
İç destek manşonu: Basınç farkı altında çökmeyi önleyen sert yapı
Birincil filtre ortamı: Partikül maddeyi yakalayan ana katman
İkincil katmanlar: Gelişmiş verimlilik ve uzun ömür için ek filtreleme yüzeyleri
Üst ve alt uç kapakları: Filtre ortamı etrafındaki bypass'ı önleyen sızdırmazlık elemanları
Yapışkan sistemler: Medya geçirgenliğini korurken katmanları birbirine yapıştırma
Kıvrımlı konfigürasyon, düz filtrelere göre çeşitli performans avantajları sağlar. Kıvrımlı kartuşlar, benzer boyutlardaki düz panellere kıyasla yüzey alanını 5-10 kat artırarak daha düşük yüz hızına (filtre yüzeyindeki hava hızı) olanak tanır, bu da basınç düşüşünü azaltır ve toplama verimliliğini artırır. Daha düşük basınç düşüşü, sistem fanının aynı hava akışını elde etmek için daha az güce ihtiyaç duyması anlamına gelir ve bu da enerji tüketimini doğrudan azaltır.
Kompakt ayak izi bir diğer önemli avantajdır. bir kartuş toz toplayıcı kıvrımlı elemanlar içeren, eşdeğer hava akışı sağlayan torbalı sistemlere göre çok daha az zemin alanı kaplar. Bu alan verimliliği, sınırlı kullanılabilir alana sahip tesislerde yaygın olarak benimsenmesine yol açtı.
Filtre ortamının kendisi (aslında toz parçacıklarını yakalayan malzeme) kartuş teknolojisindeki yeniliklerin çoğunun gerçekleştiği yerdir. Farklı ortam malzemeleri, farklı uygulamalara uygun farklı performans özellikleri sunar.
Cam elyafı orijinal kartuş filtre ortamıydı ve genel hizmet uygulamalarında yaygın olarak kullanılmaya devam ediyor. Reçine ile bağlanmış rastgele yönlendirilmiş cam elyaflardan oluşan cam elyaf ortamı, iyi kimyasal direnç, yüksek sıcaklık kapasitesi (260°C'ye kadar) ve maliyet etkinliği sunar. Bununla birlikte, cam elyafı orta derecede toz salma özelliklerine sahiptir ve belirli kimyasal ortamlarda alkalin saldırısına maruz kalabilir.
Sıcaklık aralığı: 260°C'ye kadar sürekli
Kimyasal direnç: Çoğu asitlere iyi gelir; alkalin maruziyetiyle sınırlı
Toz kekinin serbest bırakılması: Orta; temizlik sırasında bir miktar toz yeniden birikebilir
Maliyet: Düşük ila orta
Tipik uygulamalar: Dökümhaneler, metal işleme, genel endüstriyel tozlar
polyester elyaflar, cam elyafla karşılaştırıldığında gelişmiş toz bırakma özellikleri sunarak, filtre temizliği sırasında gereken kuvveti azaltır. Bu daha nazik temizlik, filtre ortamının yorgunluğunu azaltır ve servis ömrünü uzatır. Polyester nemi cam elyaftan daha iyi tutar ancak maksimum sıcaklık kapasitesi daha düşüktür.
Sıcaklık aralığı: 150°C'ye kadar sürekli
Kimyasal direnç: Çoğu asit ve alkaliye iyi gelir; güçlü oksitleyici maddelerle sınırlıdır
Toz kekinin serbest bırakılması: Mükemmel; nabız olayları sırasında çok kolay temizlenir
Maliyet: Orta
Tipik uygulamalar: İlaç, gıda işleme, çimento fabrikaları
Politetrafloroetilen (PTFE), filtre ortamı yüzeylerine ince bir kaplama olarak uygulanan sentetik bir floropolimerdir. PTFE kaplama, toz kekinin salınmasını önemli ölçüde artırır; toz, agresif temizlik gerektirmek yerine pratik olarak filtre yüzeyinden kayar. Bu teknoloji, özellikle zorlu tozlar için kartuş filtre performansında devrim yarattı.
Toz tahliyesi: Olağanüstü; Toz türünden bağımsız olarak minimum yapışma
Sıcaklık uyumluluğu: Ortama bağımlı (temel ortama bağlı olarak genellikle 150-260°C)
Nem direnci: Mükemmel hidrofobik özellikler nem emilimini önler
Maliyet: Yüksek; kaplanmamış medyaya göre önemli bir üstünlük
Tipik uygulamalar: Yapışkan tozlar, ıslak işlemler, yüksek frekanslı temizlik gereksinimleri
Son teknoloji nano fiber teknolojisi, ultra yoğun filtre yüzeyleri oluşturmak için son derece ince sentetik fiberler (çoğunlukla 1 mikrometre çapından daha az) kullanır. Bu ortamlar %99,95-99,99'luk toplama verimliliğine ulaşır ve 0,3 mikron kadar küçük parçacıkları yakalar. Nano fiber ortam aynı zamanda mükemmel toz salınımı sergiler ve filtre temizleme sıklığını önemli ölçüde azaltabilir.
Toplama verimliliği: 0,3 mikrona kadar küçük parçacıklar için %99,95-99,99
Toz tahliyesi: Üstün; minimum temizleme kuvveti gerekli
Filtre ömrü: Geleneksel medyaya kıyasla %30-50 oranında uzatılmıştır
Maliyet: Prim fiyatlandırması; en yüksek maliyetli ortam seçeneği
Tipik uygulamalar: İlaç, elektronik ve ultra temiz ortamlar
Temel ortam elyaflarının ötesinde, yüzey kaplamaları ve işlemleri filtre performansını önemli ölçüde etkiler. Bu mikroskobik incelikteki katmanlar, tozun filtre yüzeyleriyle etkileşime girme biçimini değiştirir.
PTFE (Teflon) kaplama, toz parçacıklarının kolayca yapışamayacağı kaygan bir yüzey oluşturur. Kaplama, tipik olarak 20-50 mikron kalınlığında tekdüze bir katman oluşturmak için elektrosprey veya diğer hassas yöntemlerle uygulanır. PTFE yüzeyleri doğası gereği hidrofobiktir, nemi iter ve neme bağlı toz topaklanmasını önler.
PTFE kaplamanın faydaları oldukça önemlidir:
Toz salınımında çarpıcı gelişme: Kek temizleme gücü %50-70 oranında azalır
Azaltılmış temizleme sıklığı: Darbeli temizleme daha az agresif olabilir ve medya ömrünü uzatabilir
Nem yönetimi: Nemli veya ıslak proses ortamlarında mükemmel performans
Yapışkan toz performansı: Kaplamasız medyayı kör edecek çikolataları, mineralleri ve yapıştırıcıları işler
Filtre ömrünün uzatılması: Kaplamasız medyaya kıyasla %30-50 daha uzun servis ömrü
Oleofobik kaplamalar yağları ve lipitleri uzaklaştırarak yağ yüklü tozun filtrelerde topaklanmasını ve körleşmesini önler. Bu kaplamalar, metal işleme sıvısı aerosollerinin metal tozuyla birleşerek inatçı toz kekleri oluşturduğu işleme operasyonlarında özellikle değerlidir. Oleofobik kaplamalar, baz ortam toz parçacıklarıyla dolu olsa bile etkinliğini korur.
Bazı kartuşlar, parçacık yakalamayı geliştirmek için elektrostatik yüklü fiber teknolojisini kullanır. Yükler ince parçacıkları çekerek mikron altı parçacıkların toplama verimliliğini artırır. Statik yükler filtrenin ömrü boyunca kademeli olarak dağılsa bile elektrostatik etkiler korunur, bu da bunu uzun vadeli etkili bir iyileştirme haline getirir.
İlaç, gıda işleme ve temiz oda uygulamalarında mikrobiyal büyümeyi engelleyen yüzey işlemleri, bakteri ve mantarların filtre kolonizasyonunu önler. Bu işlemler mikropları ortadan kaldırmaz ancak büyümelerini yavaşlatır ve mikrobiyal kontaminasyonun değiştirilmesi gerekmeden önce kabul edilebilir filtre ömrünü uzatır.
Ortaya çıkan hidrofobik nano dokulu yüzeyler, lotus yaprağı özelliklerini taklit ederek, minimum temizleme gücüyle hem nemi hem de ince parçacıkları tutan süper hidrofobik bir etki yaratıyor. Bu gelişmiş yüzeyler, temizleme enerjisi gereksinimlerini azaltırken filtre ömrünü daha da uzatmayı vaat ediyor.
Toplama verimliliği, filtreye giren parçacıkların yüzde kaçının yakalandığını ölçer. %99,5 verimliliğe sahip bir kartuş, gelen parçacıkların %0,5'inin geçmesine izin verir. Görünüşte küçük olan bu yüzde, yüksek hacimli uygulamalarda önemli olabilir.
Verimlilik parçacık boyutuna göre değişir; çoğu kartuş, son derece ince parçacıkları (1 mikrometrenin altında) yakalamada daha az verimlidir. Verimlilik aynı zamanda filtrenin ömrü boyunca da değişir; verimlilik tipik olarak filtre yüzeyinde toz biriktiğinde ve biriken toz keki havanın içinden geçmek yerine etrafından geçmeye başlayacak kadar kalınlaşıncaya kadar ek bir filtreleme katmanı oluşturdukça artar.
Basınç düşüşü, filtre ortamının hava akışına karşı oluşturduğu dirençtir. Temiz filtrelerle ilk basınç düşüşü, ortam yapısına ve havanın yüz hızına bağlı olarak tipik olarak 2-5 inç su sütunudur. Toz biriktikçe, temizlik gerçekleşene kadar basınç düşüşü doğrusal olarak artar. İzin verilen maksimum basınç düşüşü (tipik olarak 6-8 inç su sütunu) otomatik temizleme döngülerini tetikler.
Basınç düşüşünü anlamak sistem enerji verimliliği açısından çok önemlidir. Basınç düşüşündeki 2 inçlik bir artış, fanın yaklaşık %15-20 daha fazla güç tüketmesini gerektirir. Basınç düşüşü aşırı hale gelmeden önce düzenli filtre değişimi, işletme maliyetlerini doğrudan etkileyen önemli bir bakım disiplinidir.
Dakikada fit küp (CFM) veya saatte metreküp (CMH) cinsinden ölçülen hava akış kapasitesi, bir kartuşun işleyebileceği tozlu hava hacmini gösterir. Hava akış kapasitesi filtre alanına, ortam geçirgenliğine ve kabul edilebilir basınç düşüşüne bağlıdır. Tek bir kartuş, bu faktörlere bağlı olarak genellikle 300-1.200 CFM işler.
Sistem boyutlandırması, tüm emisyon noktalarının eşzamanlı çalışmasını ve gelecekteki genişleme için güvenlik marjını dikkate almalıdır. Küçük boyutlu sistemler toz yakalama için gerekli hava hızını koruyamaz, bu da kaçak emisyonlara ve yetersiz toplamaya neden olur.
Maksimum sürekli çalışma sıcaklığı ortam türüne ve kaplamaya göre değişir. Cam elyaf ve yüksek sıcaklık polyesterleri 250-260°C'yi tolere ederken standart polyester 150°C ile sınırlıdır. PTFE kaplama, temel ortamın sıcaklık sınırlarını değiştirmez ancak bu sınırlar dahilinde üstün performans sağlar. Nano fiber ortamın sıcaklık kapasitesi, baz fiber bileşimine bağlıdır.
Sürekli derecenin üzerindeki kısa sıcaklık değişimleri tolere edilebilir (nominal sıcaklığın 5-10 dakika üzerinde olması nadiren kalıcı hasara neden olur), ancak yüksek sıcaklıklarda sürekli çalışma hızlı bozulmaya neden olur. Dökümhaneler ve çelik fabrikaları gibi yüksek sıcaklık uygulamalarında sıcaklık yönetimi kritik hale gelir.
Yüksek toz konsantrasyonu, filtre kapasitesini daha hızlı tüketir ve daha sık değiştirme gerektirir. İnce toz, ortamı kaba tozdan daha kolay tıkar. Yapışkan toz yapışması, daha agresif temizlik gerektirerek etkili filtre ömrünü azaltır. Nemi emen higroskopik toz filtreleri topaklaştırabilir ve kör edebilir. Toz özelliklerinizi anlamak, gerçekçi filtre ömrü beklentilerinin tahmin edilmesini sağlar.
Tasarım kapasitesinde sürekli çalışma, öngörülebilir filtre ömrü sağlar. Kısmi yükte çalışma, toz yükleme oranını azaltarak filtre ömrünü uzatabilir. Sık başlatma-durdurma döngüleri, başlatma sırasındaki basınç artışları nedeniyle ömrünü kısaltabilir. Sıcaklık stabilitesi filtrenin ömrünü uzatır; sıcaklık dalgalanmaları ortamın büzülmesine ve genişlemesine neden olarak fiber yorgunluğunu hızlandırır.
Agresif filtre temizliği (aşırı darbe basıncı veya frekansı) ortam elyaflarını yorar ve ömrünü kısaltır. Ancak basınç düşüşünün aşırı derecede artmasına neden olan yetersiz temizlik, ortamın kalıcı olarak tıkanmasına neden olabilir. Medyayı aşırı zorlamadan makul basınç düşüşünü koruyacak şekilde dengelenmiş uygun temizleme parametreleri, filtre ömrünü optimize eder.
Uç kapaklarının zayıf sızdırmazlığı, kirli havanın bypass edilmesine olanak tanır ve ortamın gerçek anlamda tükenmesi yerine dahili bypass yoluyla etkili filtre ömrünü azaltır. Boşluk bırakan veya uç kapaklara zarar veren yanlış kartuş kurulumu, ilk günden itibaren sistem performansını düşürür.
Yüksek nem, tozun topaklanmasını ve ortamın bozulmasını hızlandırabilir. Aşırı sıcaklık dalgalanmaları medya liflerini zorlar. Asit veya alkalin buharları içeren aşındırıcı atmosferler, ortama kimyasal olarak zarar verir. Toplama ekipmanlarının zorlu çevre koşullarından korunması, bileşen ömrünü önemli ölçüde uzatır.
En yaygın kartuş temizleme yöntemi olan darbeli jet temizleme, filtre ortamına ters yönde yüksek basınçlı basınçlı hava patlamaları gönderir. Bu temizleme yöntemi etkili ve güvenilirdir. Ancak optimum performans, nabız basıncının ve frekansının dikkatli bir şekilde kalibre edilmesini gerektirir.
Nabız basıncı: Tipik olarak 80-100 PSI basınçlı hava; aşırı basınç (120 PSI'nin üzerinde) medyaya zarar verir
Darbe süresi: 50-200 milisaniye; daha uzun darbeler temizliği iyileştirmez ancak medya stresini artırır
Temizleme sıklığı: Otomatik sistemler basınç düşüşünü ölçer ve önceden belirlenmiş eşiğe ulaşıldığında, uygulamaya bağlı olarak genellikle her 2-24 saatte bir temizliği tetikler
Solenoid valf zamanlaması: Hassas valf çalışması kritik öneme sahiptir; aşınmış veya kötü ayarlanmış valfler düzensiz temizleme desenlerine neden olur
Modern kartuş toplayıcılar, gerçek zamanlı izleme sağlayan basınç düşüşü sensörlerini içerir. Zaman içindeki basınç düşüşünün grafiği, filtre performansı eğilimlerini ortaya çıkarır. Basınç düşüşü beklenenden daha hızlı artarsa, bu potansiyel sorunlara işaret eder:
Toz bypass'ı: Hızlı basınç artışı contanın arızalandığını veya kartuşun yanlış yerleştirildiğini gösterebilir
Medya hasarı: Yırtık veya delinmiş filtre ortamı ani basınç artışı gösteriyor
Nem birikimi: Islak toz medyayı tıkayarak aşırı basınç artışına neden olur
Temizleme sistemi arızası: Yetersiz temizlik basıncın giderek artmasına neden olur
Gerçek basınç düşüşü performansının geçmiş taban çizgisiyle karşılaştırılması, sistem arızası meydana gelmeden önce ortaya çıkan sorunları ortaya çıkararak proaktif bakım planlamasına olanak tanır.
Darbe jeti temizliği temiz, kuru basınçlı havaya bağlıdır. Hava kompresörlerinden çıkan yağ aerosolleri filtre ortamını kaplar ve temizleme etkinliğini azaltır. Su buharı soğuk günlerde yoğunlaşarak ıslak toz kekleri oluşturur. Basınçlı hava sistemindeki yüksek kaliteli hava kurutucuları ve filtreler, filtre ömrünü uzatan ve temizleme sistemi arızalarını azaltan temel bakım yatırımlarıdır.
Çeşitli stratejiler filtre değiştirme sıklığını azaltır:
Büyük boyutlandırma: Daha düşük hava alın hızında çalışan daha yüksek kapasiteli kartuşların belirtilmesi, basınç düşüşünü azaltır ve ömrünü %20-30 uzatır
Ön filtreleme: İri parçacıkların ana kartuşlara ulaşmadan uzaklaştırılması, pahalı ince ortamlı kartuşları korur
Kaliteli medya: Birinci sınıf PTFE kaplı veya nano fiber medyanın başlangıçta maliyeti daha yüksektir ancak %30-50 daha uzun ömür sunarak mükemmel ekonomik değer sağlar
Çevre kontrolü: Toplama muhafazasındaki nem ve sıcaklığın yönetilmesi, toz topaklaşması sorunlarını azaltır
Uygun temizlik: Optimize edilmiş darbe parametreleri, aşırı stres olmadan filtre durumunu korur
Temiz kartuş verimliliği, filtre ortamının doğal yakalama yeteneğini yansıtır. Filtre çalıştıkça yüzeyde toz birikerek verimliliği artıran bir toz keki oluşur; biriken toz ek bir filtreleme aşaması görevi görür. Bu verimlilik artışı, toz konsantrasyonuna bağlı olarak genellikle haftalar veya aylar gibi bir süre boyunca devam eder.
Bununla birlikte, toz keki kalınlığı arttıkça verimlilik zirveye ulaşır ve biriken kek üzerindeki yüksek basınç, havanın tozun içinden ziyade giderek daha fazla etrafından geçmesine neden olduğundan, yavaş yavaş düşer. Sonunda sistem izin verilen maksimum basınç düşüşüne ulaşarak temizliği tetikler. Temizleme döngüsü, biriken tozun çoğunu ortadan kaldırır, verimliliği ilk temiz filtre değerlerine düşürür ve döngü tekrarlanır.
Penetrasyon (işlenmemiş parçacıklardan geçen parçacıkların yüzdesi) toz biriktikçe başlangıçta azalır, bu da yukarıda bahsedilen verimlilik artışını sağlar. Ancak kek kalınlığı arttıkça penetrasyon tekrar artar ve bypass önemli hale gelir. En düşük nüfuz etme noktası (en yüksek verimlilik), genellikle izin verilen maksimum basınç düşüşünün %60-80'inde meydana gelir.
Bu ilişkinin pratik sonuçları vardır: Maksimum basınç düşüşüne ulaşmadan önce filtreleri değiştirmek, bireysel kartuşlar teorik olarak daha uzun süre çalışsa bile, filtre ömrü boyunca daha yüksek ortalama verimliliği korur.
Mikron altı parçacıkların (1 mikrometrenin altında) yakalanması özellikle zordur. Çoğu kartuş %99 verimlilik reklamı yapsa da bu verimlilik, toplama mekanizmalarının (çarpma, müdahale, yayılma) en etkili şekilde çalıştığı 1-10 mikrometre aralığındaki parçacıklar için geçerlidir. Mikron altı parçacık verimliliği %5-10 daha düşük olabilir.
Olağanüstü mikron altı kontrol gerektiren uygulamalar için (ilaç üretimi, elektronik, ultra temiz ortamlar), yoğun fiber ağlarına sahip nano fiber ortamlar, mikron altı yakalamayı önemli ölçüde artırır.
Dökümhaneler, çelik fabrikaları ve yüksek sıcaklıktaki kimyasal işlemler, ısının bütünlüğünü koruyan ortamlar gerektiren yüksek sıcaklıklarda toz üretir. 250-260°C'ye kadar derecelendirilmiş yüksek sıcaklıktaki polyester veya cam elyaf ortamlar önemlidir. PTFE kaplama, bu zorlu koşullarda üstün toz tahliyesi sağlar.
Giriş havası sıcaklığını azaltmak için yalıtım veya su soğutmalı giriş kanalları kullanan sıcaklık yönetimi, yüksek sıcaklıktaki filtrenin ömrünü uzatır. Giriş havasının maksimum ortam sıcaklığının biraz altına soğumasına izin vermek, üretim artışları sırasında sıcaklık artışlarına karşı çalışma marjı sağlar.
Şekerlemelerdeki çikolata tozu, ağaç işlemedeki reçine ve seramik üretimindeki mineral tozunun tümü zorluklara neden olur; toz, standart filtre ortamına güçlü bir şekilde yapışır ve ortama zarar veren agresif bir temizlik gerektirir. Üstün toz bırakma özelliklerine sahip PTFE kaplı veya oleofobik ortamlar bu uygulamalarda öne çıkmaktadır.
Nemi emen higroskopik toz için, giriş havasının veya ısıtılmış filtre muhafazasının önceden kurutulması, nem emilimini ve topaklanmayı önler. Bazı tesisler, nem yoğunlaşmasını gidermek için drenaj özellikli kartuşlar kullanır.
Islak öğütme işlemleri ve yüksek nemli ortamlar, standart ortamı tıkayan nem yüklü toz oluşturur. PTFE kaplı ortamın hidrofobik özellikleri su emilimini engeller. Bazı tesisler, ıslak proseslerden su damlacıklarının taşınmasını engellemek için nem drenajlı kartuş toplayıcılar kullanır.
Bazı kimyasallar belirli filtre ortamlarına saldırır. Güçlü asitler polyester veya PTFE kaplı ortam gerektirir; güçlü alkaliler polyestere zarar vererek cam elyafı gerektirebilir. Kimyasal uyumluluk değerlendirmesi, ortam seçiminin belirli kimyasal ortama uygun olmasını sağlar.
Gıda ve ilaç üretimindeki katı temizlik gereklilikleri, en yüksek verimliliğe sahip ortamlar gerektirir. Ultra temiz standartları karşılayan nano fiber kartuşlar bu sektörlerde standarttır. Anti-mikrobiyal kaplamalar, ürünü kirletebilecek veya filtre performansını tehlikeye atabilecek biyolojik büyümeyi önler.
Birinci sınıf medya (PTFE kaplı veya nano fiber), temel cam elyaf medyadan 3-5 kat daha pahalıdır. Ancak saat başına maliyet analizi sıklıkla birinci sınıf medyanın üstün ekonomik değer sağladığını ortaya koyuyor:
| Medya Türü | Birim Maliyet | Beklenen Ömür (saat) | Çalışma Saati Başına Maliyet | Temizleme Döngüsü/Yıl |
|---|---|---|---|---|
| Cam Elyaf | 100 | 2.000 | 0.05 | 4.380 |
| Polyester | 150 | 2.500 | 0.06 | 3.500 |
| PTFE Kaplamalı | 350 | 3.500 | 0.10 | 2.000 |
| Nano-Fiber | 500 | 4.500 | 0.11 | 1.500 |
Bu analiz, birinci sınıf medyanın yalnızca malzeme açısından saat başına maliyetinin daha yüksek olmasına rağmen, enerji, işçilik ve temizleme sistemlerindeki aşınma dikkate alındığında, daha uzun ömür ve daha düşük temizleme sıklığının toplam sistem işletme maliyetlerini düşürdüğünü ortaya koymaktadır.
Basınç düşüşünün üstesinden gelmek için yüksek fan gücü gerektiren kirli filtreler, bakımı düzgün yapılan sistemlerden çok daha fazla enerji tüketir. Aşırı basınç düşüşüyle çalışan tek bir kartuş (değişimin gecikmesi nedeniyle), sistemin güç tüketimine 1-2 kilowatt ekleyebilir. Sürekli çalışan tesislerde bu, yıllık binlerce dolarlık gereksiz enerji maliyeti anlamına geliyor.
Daha az basınçlı hava tüketimi: Birinci sınıf medyanın hassas temizliği daha az temizleme basıncı gerektirir
Daha az bakım işçiliği: Daha az sıklıkta değiştirme, iş gücü gereksinimlerini azaltır
Daha az ekipman aşınması: Daha düşük basınç düşüşü, fanlar ve yataklar üzerindeki baskıyı azaltır
Geliştirilmiş çevresel performans: Tutarlı yüksek verimlilik, daha temiz egzoz havası sağlar
Daha az tesis kesintisi: Daha uzun filtre ömrü, daha az bakım kesintisi anlamına gelir
Kartuşun doğru takılması, sistem performansından ödün verecek bypass'ı önler. Temel uygulamalar şunları içerir:
Uç kapaklarını inceleyin: Kurulumdan önce uç kapakların hasarsız olduğunu ve contaların sağlam olduğunu doğrulayın
Temiz muhafaza: Kurulumdan önce kartuş muhafazasındaki tozu ve kalıntıları temizleyin
Doğru oturma: Kartuşun üst ve alt bağlantılara boşluk kalmayacak şekilde düzgün şekilde oturduğundan emin olun
Conta denetimi: Contaların mevcut olduğunu, doğru konumlandırıldığını ve hasarsız olduğunu doğrulayın
Donanımın tutulması: Herhangi bir bağlantı elemanını veya kelepçeyi aşırı sıkmadan uygun şekilde sabitleyin
Sistem basınç testi: Kurulumdan sonra sistemin sızıntı olmadan basıncı koruduğunu doğrulayın
Kartuşlar sağlam görünmesine rağmen kırılgandır. Dikkatsiz kullanım, dahili destek manşonlarına zarar verebilir veya medyada, basınç testi sızıntıları ortaya çıkarana kadar fark edilmeyen mikro delikler oluşturabilir.
Kartuşları dikkatli kullanın; düşmekten veya sert darbelerden kaçının
Hasarı önlemek için koruyucu ambalajda taşıyın
Kurulumdan önce nem emilimini önlemek için kuru ortamda saklayın
Medyaya veya uç kapak contalarına zarar verebilecek aşırı sıcaklıklardan koruyun
Kullanılmış kartuşlar imha sırasında özel muamele gerektiren tehlikeli tozlar içerebilir. Tozun bertaraf edilmesi için geçerli çevresel düzenlemelere uyun. Bazı endüstriyel bölgelerde, filtre kartuşlarını ve kirlenmiş malzemeleri kabul eden özel tehlikeli atık işleme tesisleri bulunmaktadır. Uygun imha, çevresel kirlenmeyi önler ve mevzuata uygunluğu sağlar.
Basınç düşüşü geçmişteki temel çizgiden daha hızlı artıyorsa şu potansiyel nedenleri araştırın:
Artan toz oluşumu: Üretim veya hammaddedeki değişiklikler toz yükünü artırabilir
Toz bypass'ı: Sızdıran contalar veya uygun olmayan kartuş yerleşimi, kirli havanın bypass edilmesine neden olur
Medya hasarı: Yırtıklar veya delikler, toz toplamadan hava geçişine olanak tanır
Yetersiz temizlik: Solenoid valf arızası veya basınçlı hava sorunları etkili temizliği engelliyor
Nem birikimi: Nem veya yoğuşma tozun topaklanmasına neden olur
Temiz hava çıkışından çıkan gözle görülür toz, filtre arızasını gösterir. Nedenleri şunları içerir:
Doğrudan bypass'a izin veren uç kapağı contası arızası
Ortam delinmesi veya yırtılması
Toplanan toz için uyumsuz ortam
Aşırı alın hızında çalışan büyük boyutlu sistem
Kartuşların beklenenden daha sık değiştirilmesi gerekiyorsa:
Toz özelliklerinin filtre tasarımı spesifikasyonlarıyla eşleştiğini doğrulayın
Basınçlı hava kalitesini kontrol edin (yağ, su kirliliği)
Temizleme parametrelerini denetleyin (nabız basıncı, frekans, zamanlama)
Tesisi toz oluşumu değişiklikleri açısından inceleyin
Kartuş takma prosedürünü ve yerleşimini doğrulayın
Kartuş filtreler kompakt silindirik konfigürasyonda kıvrımlı ortam kullanırken, torbalı filtreler uzun kumaş torbalar kullanır. Kartuşlar, aynı zemin alanında genellikle 5-10 kat daha fazla yüzey alanıyla üstün kompaktlık sunar. Kartuşlar genellikle daha düşük basınç düşüşü nedeniyle daha yüksek verimlilik ve daha düşük işletme maliyeti sağlar. Torba filtreleri çok yüksek hava akışı uygulamaları için daha uygundur ve sistem çalışırken bireysel torba değişimine olanak tanır. Seçim tesis kısıtlamalarına ve uygulama gereksinimlerine bağlıdır.
Basınç düşüşünün izlenmesi birincil göstergedir. Sistem basıncı düşüşü üreticinin belirttiği maksimum değere (tipik olarak 6-8 inç su sütunu) ulaştığında, filtrenin değiştirilmesi gerekir. Bazı tesisler, özellikle basınç düşüşünün doğru şekilde ölçülmesinin zor olduğu uygulamalarda, basınca dayalı yerine zamana dayalı değiştirme programları kullanır. Filtreleri daima sistem performansında bozulma meydana gelmeden önce değiştirin.
Doğası gereği değil, üstün toz ayırma özelliklerine sahip kartuş konfigürasyonu ve PTFE kaplamanın kullanılabilirliği, kartuşları zorlu tozlar için daha uygun hale getirir. PTFE kaplı kartuşlar, nemi ve yapışkan tozu, kaplanmamış ortama göre çok daha iyi tutar. Çok ıslak uygulamalar için filtre tipine bakılmaksızın ıslak toplayıcılar gerekli olabilir.
Temel cam elyaf kartuşların maliyeti yaklaşık 100 adettir. PTFE kaplı kartuşların maliyeti 3-4 kat, nano fiber kartuşların maliyeti ise 4-5 kat daha fazladır. Bununla birlikte, birinci sınıf ortamlar hizmet ömrünü %30-50 oranında uzatır ve daha düşük basınç düşüşü sayesinde enerji maliyetlerini azaltır; çoğu zaman birinci sınıf seçenekleri, daha yüksek başlangıç maliyetine rağmen ekipmanın ömrü boyunca daha ekonomik hale getirir.
Her ortam türünün maksimum sürekli sıcaklık derecesi vardır. Nominal sıcaklığın üzerinde çalışmak fiberin bozulmasını hızlandırır ve filtre ömrünü kısaltır. Derecenin üzerindeki kısa sıcaklık değişimleri (dakikalar) nadiren kalıcı hasara neden olur, ancak sürekli yüksek sıcaklık hızlı arızaya neden olur. Uygulamanıza uygun sıcaklık derecesine sahip medyayı seçin ve gerekirse sistem tasarımı aracılığıyla giriş havası sıcaklığını yönetin.
Standart endüstriyel kartuşlar yıkama ve yeniden kullanım için tasarlanmamıştır; bunları yıkamaya çalışmak dahili destek yapılarına ve contalara zarar verebilir. Bazı özel kartuşlar yıkanabilir öğeler olarak tasarlanmıştır ancak bunlar özellikle bu amaç için tasarlanmıştır. Her zaman üreticinin onayladığı temizleme ve değiştirme prosedürlerini kullanın.
Yaygın nedenler arasında baypas sızıntıları ile yanlış kurulum, darbeli temizleme sistemlerinde kirli basınçlı hava, ortam kimyası ile uyumlu olmayan toz türlerine uygulama, aşırı temizleme basıncına zarar veren ortam, aşırı sıcaklıkta çalıştırma, toz topaklanmasına neden olan nem emilimi ve yetersiz muhafaza çevre kontrolleri yer alır. Bu sorunların ele alınması çoğu zaman erken arıza sorunlarını çözer.
Kaliteli baz ortama uygulanan PTFE kaplama, yapışkan tozlar, nem yüklü uygulamalar ve yüksek frekanslı temizleme senaryoları için mükemmeldir. Nano fiber ortam, en yüksek verimliliğin (%99,95) gerekli olduğu veya mikron altı parçacık kontrolünün kritik olduğu durumlarda mükemmeldir. Seçim, spesifik toz özelliklerinize, verimlilik gereksinimlerinize ve bütçenize bağlıdır. En yüksek performans seviyelerini gerektiren uygulamalar için uzmanlara danışın.
Filtre kartuşu teknolojisi, endüstriyel tesislere toz kontrolü için giderek daha etkili çözümler sunarak gelişmeye devam ediyor. Medya malzemelerinin, kaplama teknolojilerinin ve performans özelliklerinin arkasındaki bilimi anlamak, sistem seçimi ve optimizasyonu konusunda bilinçli kararlar alınmasını sağlar.
En uygun maliyetli yaklaşım genellikle mükemmel bakım uygulamalarına sahip, uygun şekilde tasarlanmış sistemlerde çalışan daha yüksek kaliteli kartuşlara yatırım yapmayı içerir. Birinci sınıf kartuşlar başlangıçta daha maliyetli olsa da, daha uzun hizmet ömrü, daha düşük işletme maliyetleri, üstün verimlilik ve azaltılmış enerji tüketimi, genellikle ekonomik bütçeli alternatiflere göre daha iyi toplam sahip olma maliyeti sağlar.
Doğru kurulum, izleme ve bakım uygulamaları medya seçimi kadar önemlidir. En iyi kartuşlar bile, conta arızaları, yetersiz temizleme veya kirli basınçlı hava nedeniyle bakımı yetersiz yapılan sistemlerde düşük performans gösterir. Disiplinli bakım programları oluşturmak ve ortaya çıkan sorunları derhal ele almak, filtreleme sistemi yatırımınızın geri dönüşünü en üst düzeye çıkarır.
